Descripción general:
Proyecto desarrollado mediante metodología BIM utilizando Autodesk Revit, integrando las disciplinas de arquitectura, estructura y entorno en un modelo 3D totalmente coordinado.
El diseño corresponde a un puente vehicular de un solo tramo, optimizado para tránsito pesado, con un enfoque en eficiencia estructural, durabilidad y coordinación constructiva

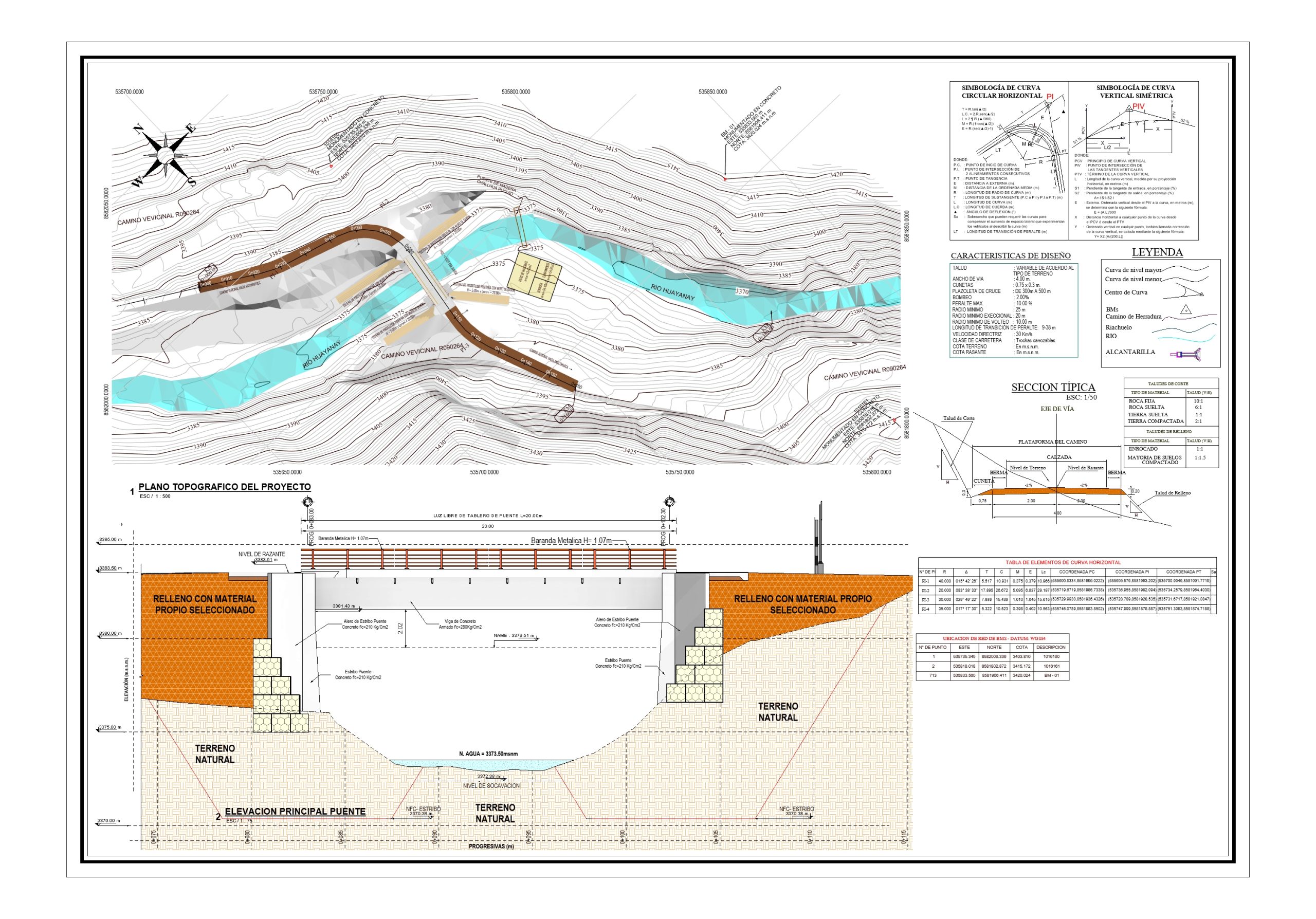

| Categoría | Detalles |
|---|---|
| Proyecto | Puente Vehicular de Concreto Armado – Modelado BIM |
| Metodología | Modelado BIM (Building Information Modeling) desarrollado en Autodesk Revit |
| Dimensiones Generales | Longitud total: 20.00 m – Ancho total: 6.05 m |

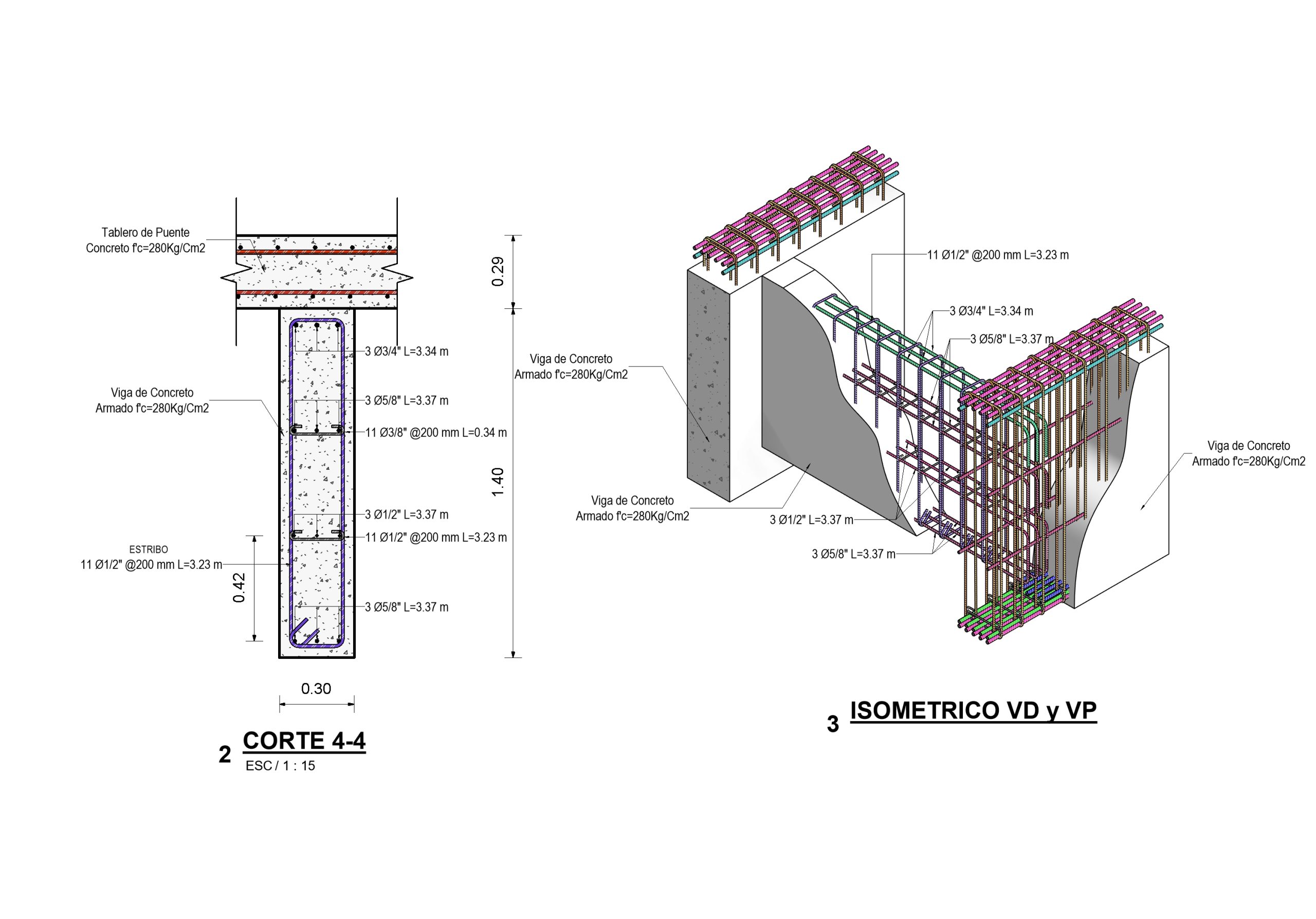

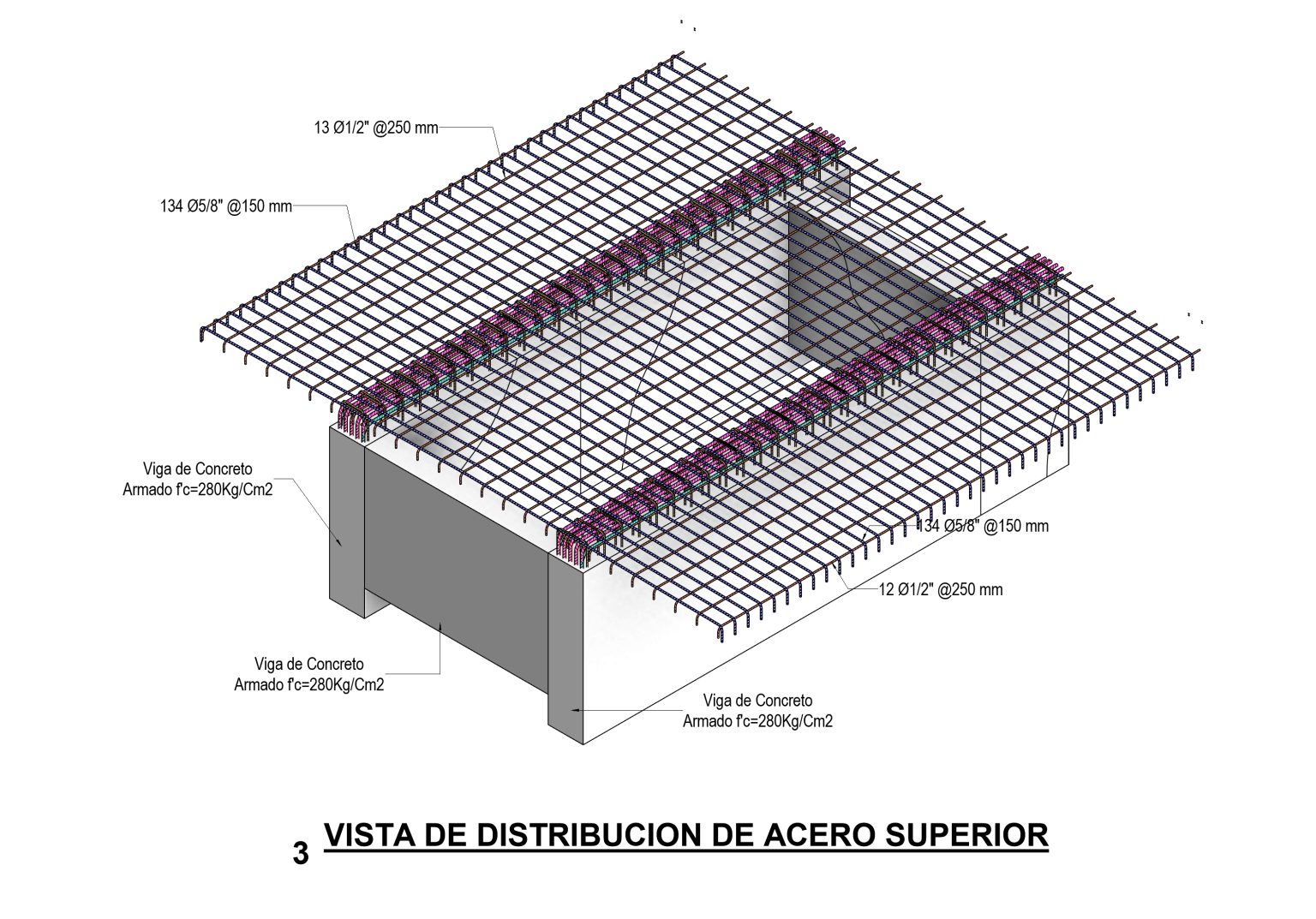

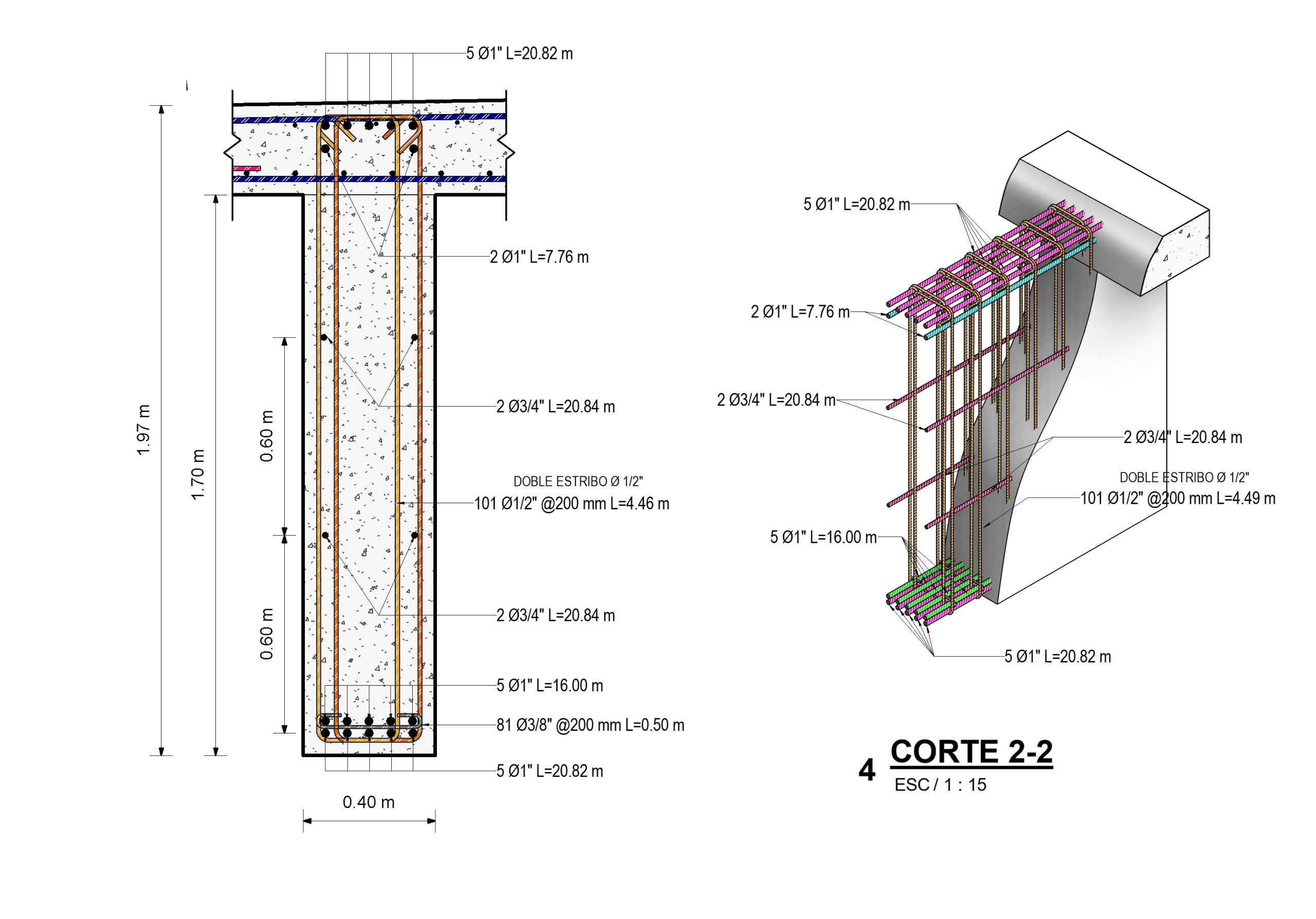

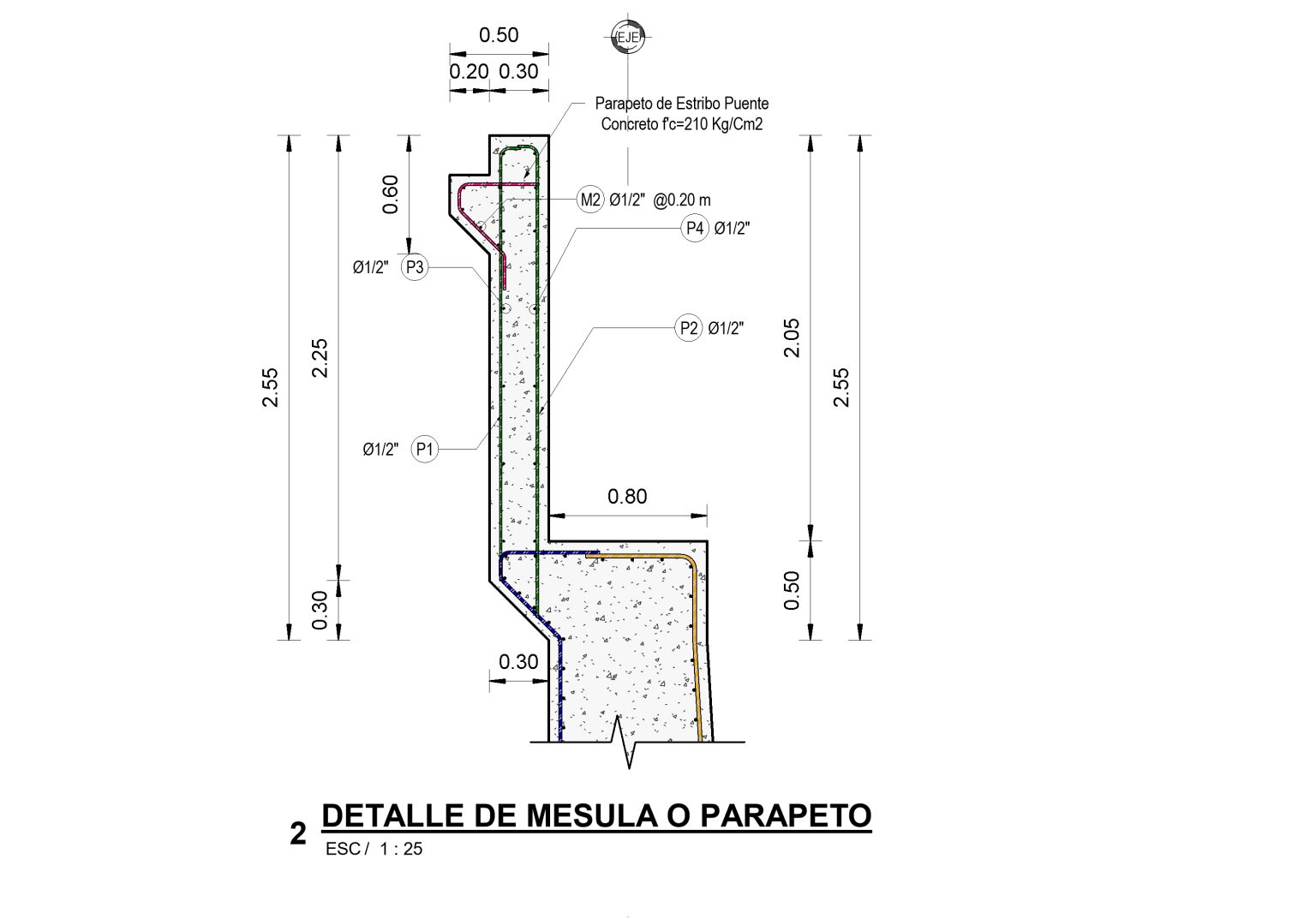

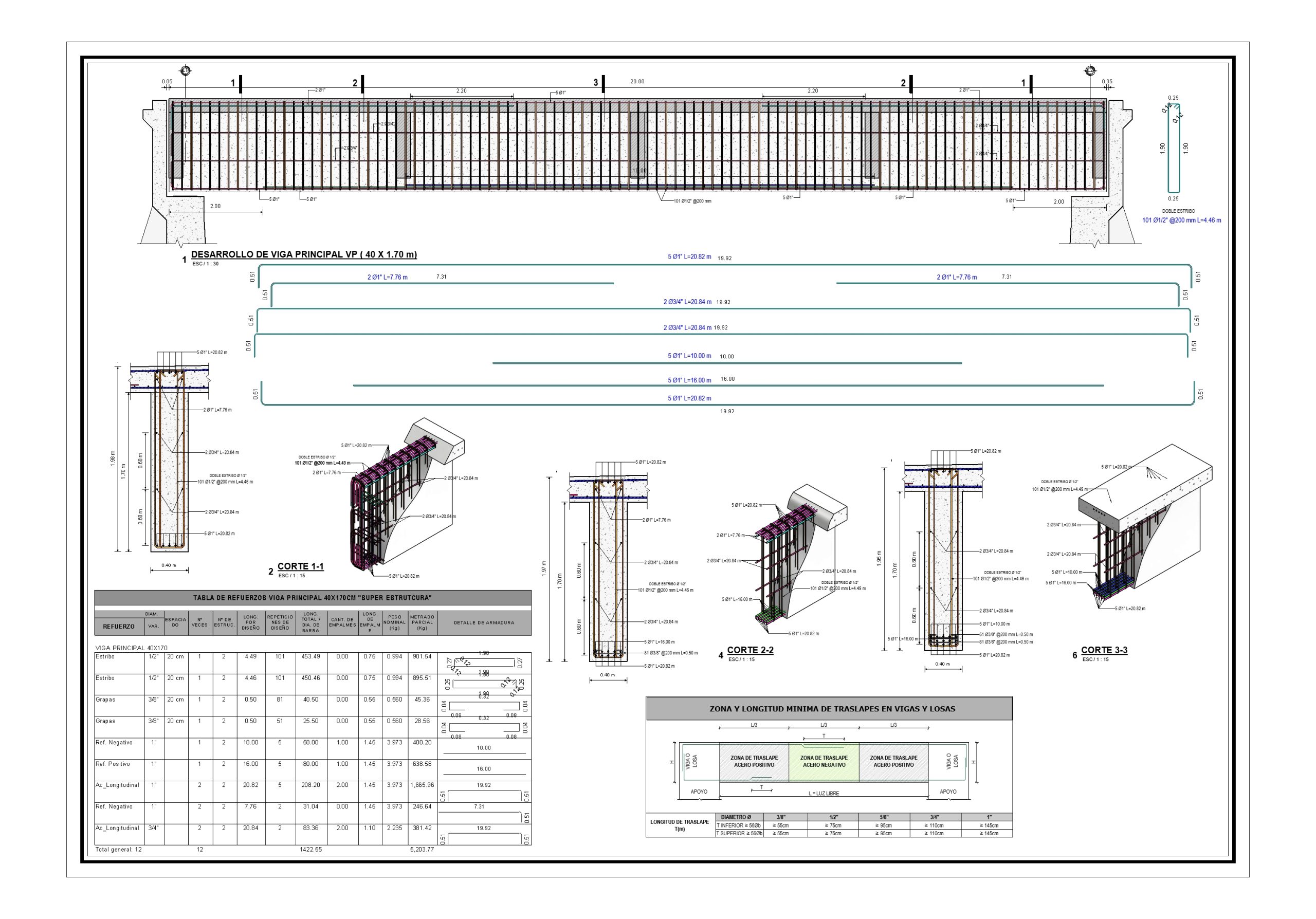

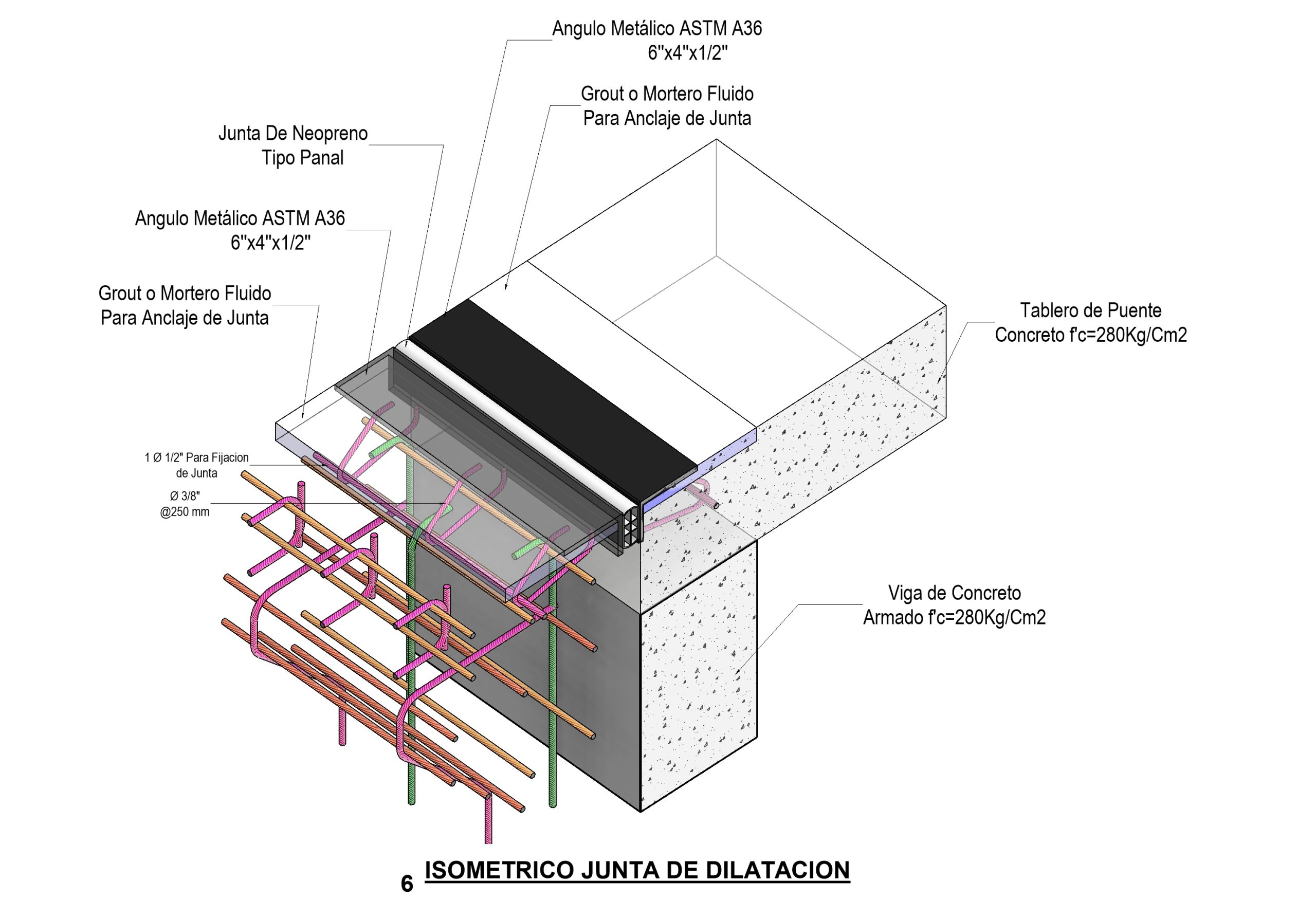

| Superestructura | Conformada por una plataforma tipo losa apoyada sobre vigas principales de 0.40 m x 1.70 m y vigas diafragma de 0.30 m x 1.40 m. La losa maciza tiene dimensiones de 6.05 m x 20.00 m, con veredas peraltadas hacia arriba a ambos lados. |

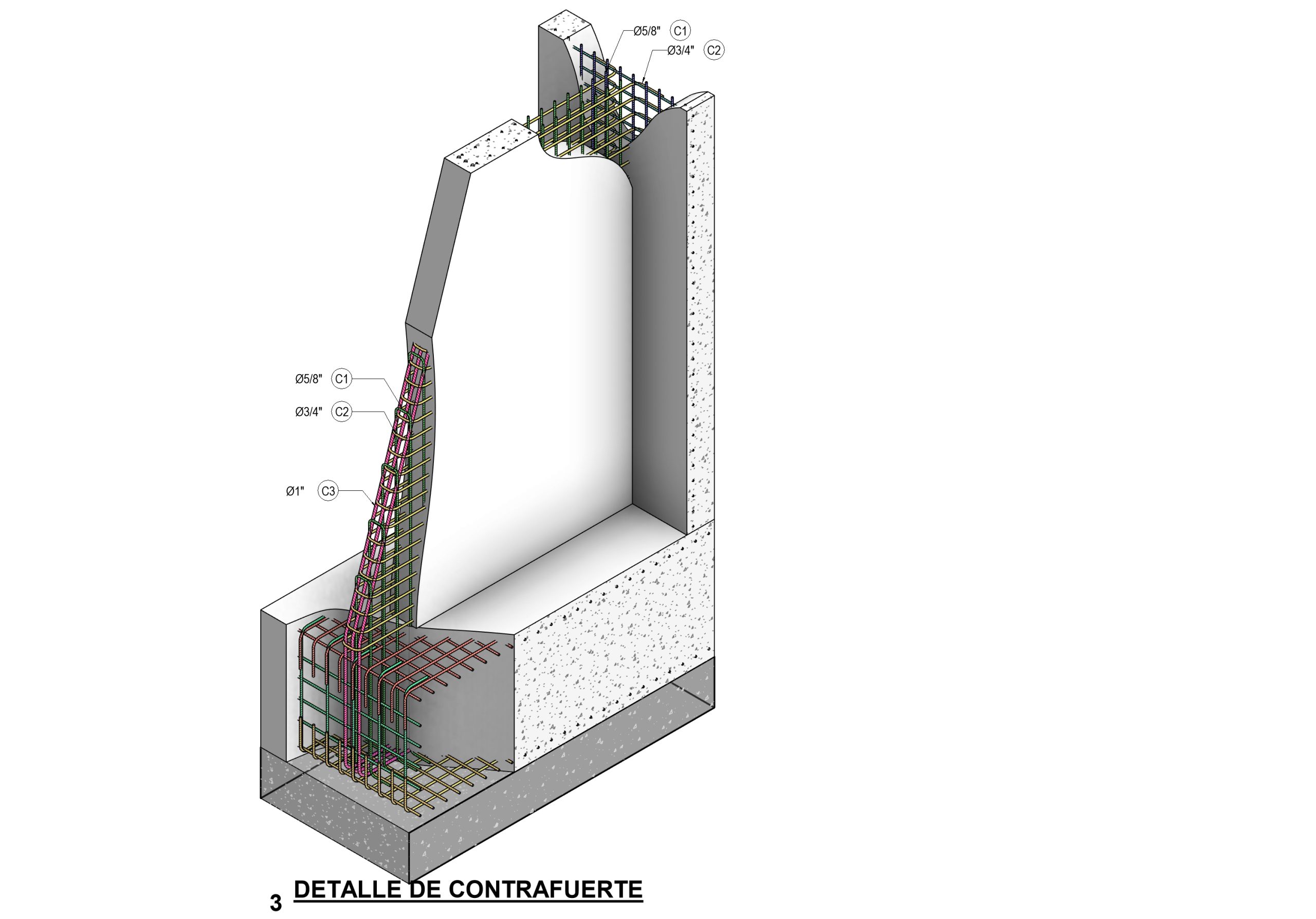

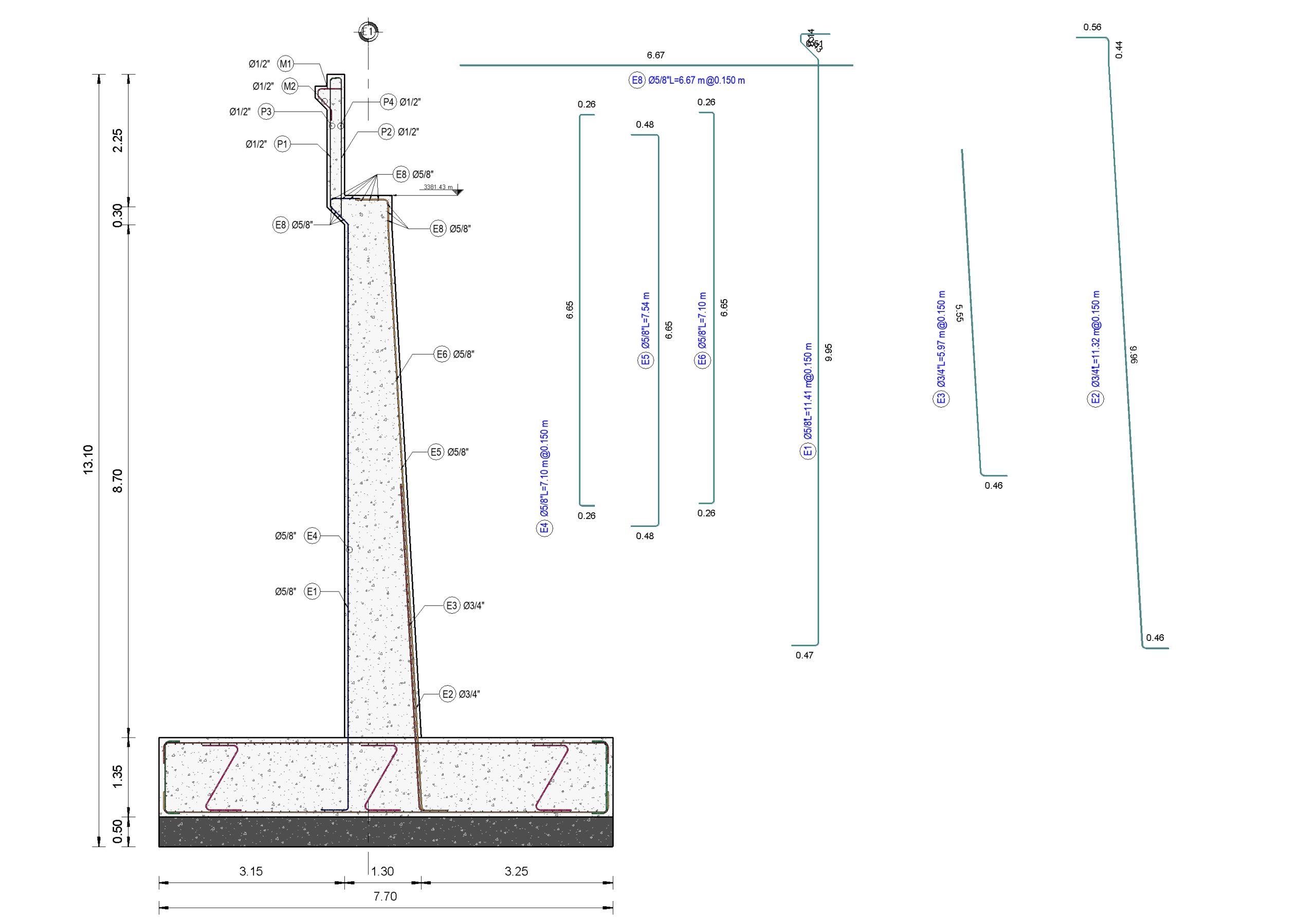

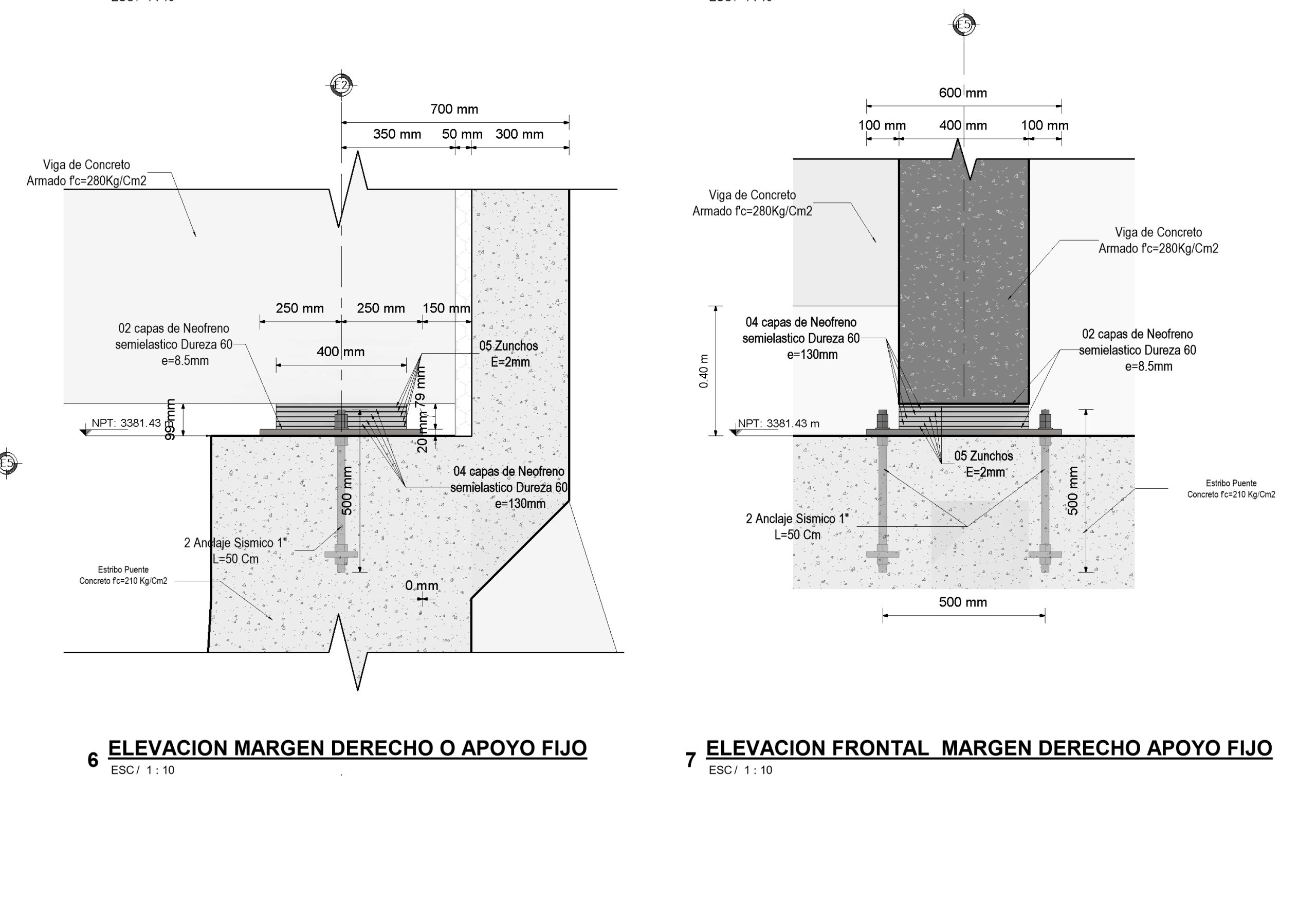

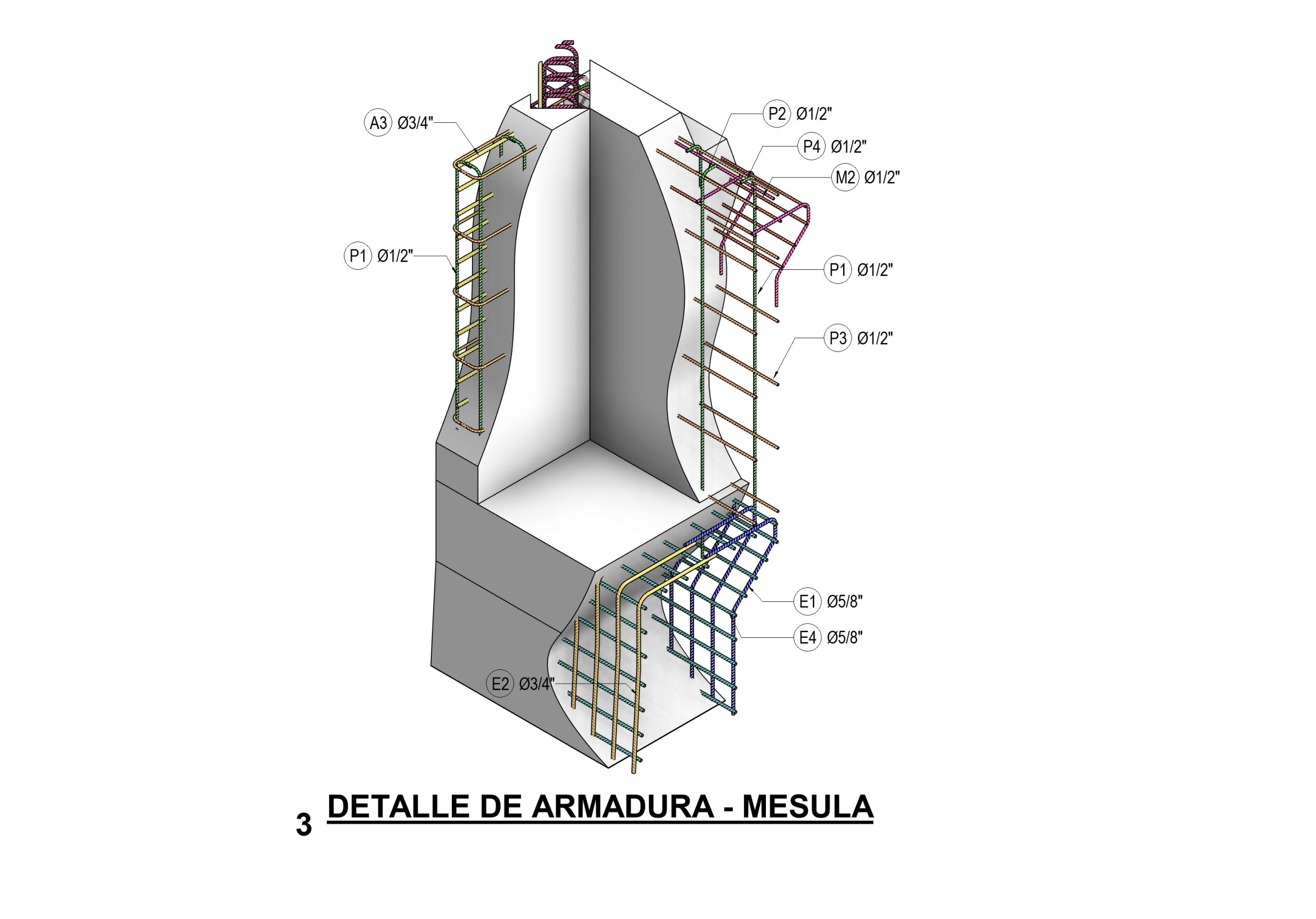

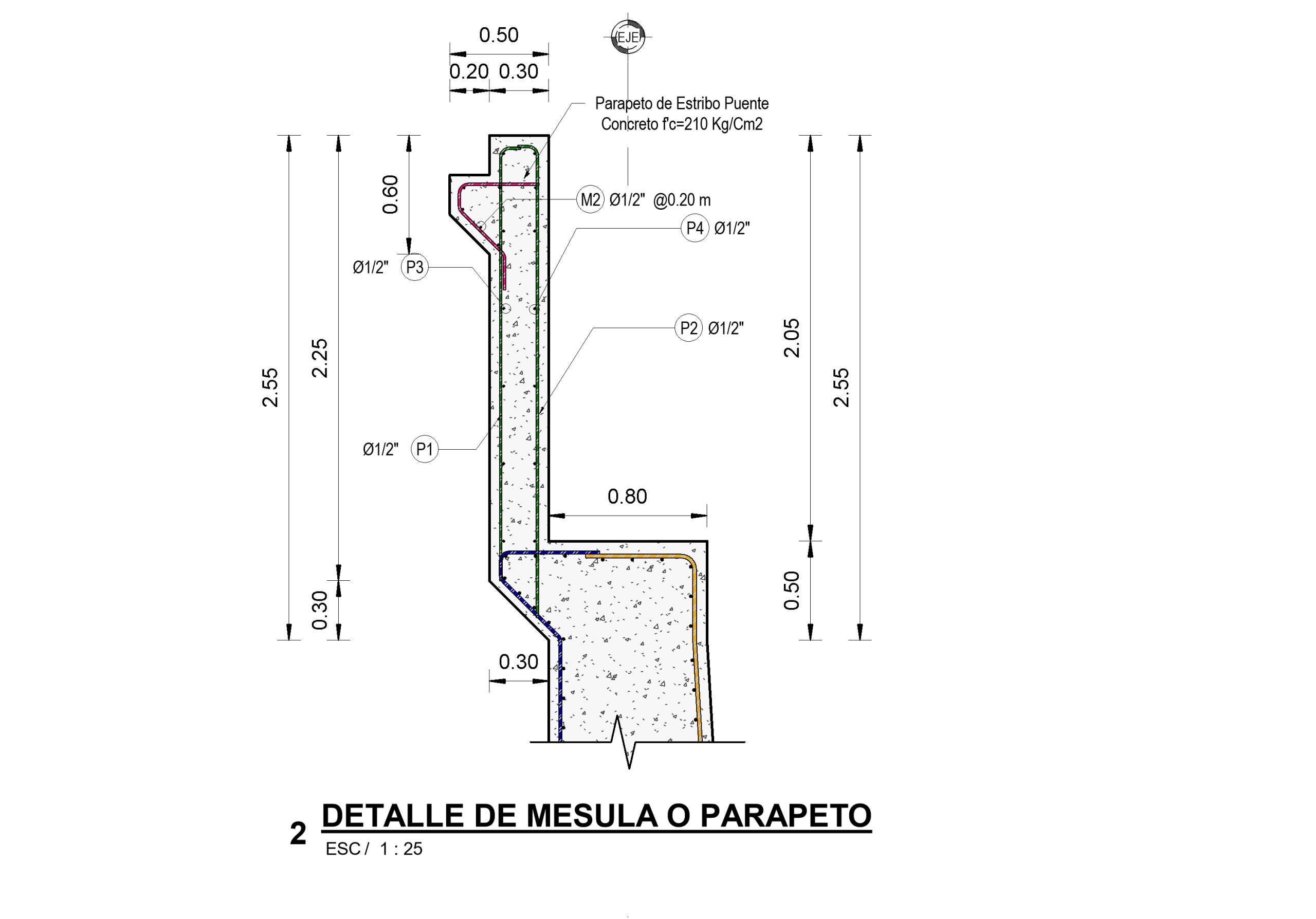

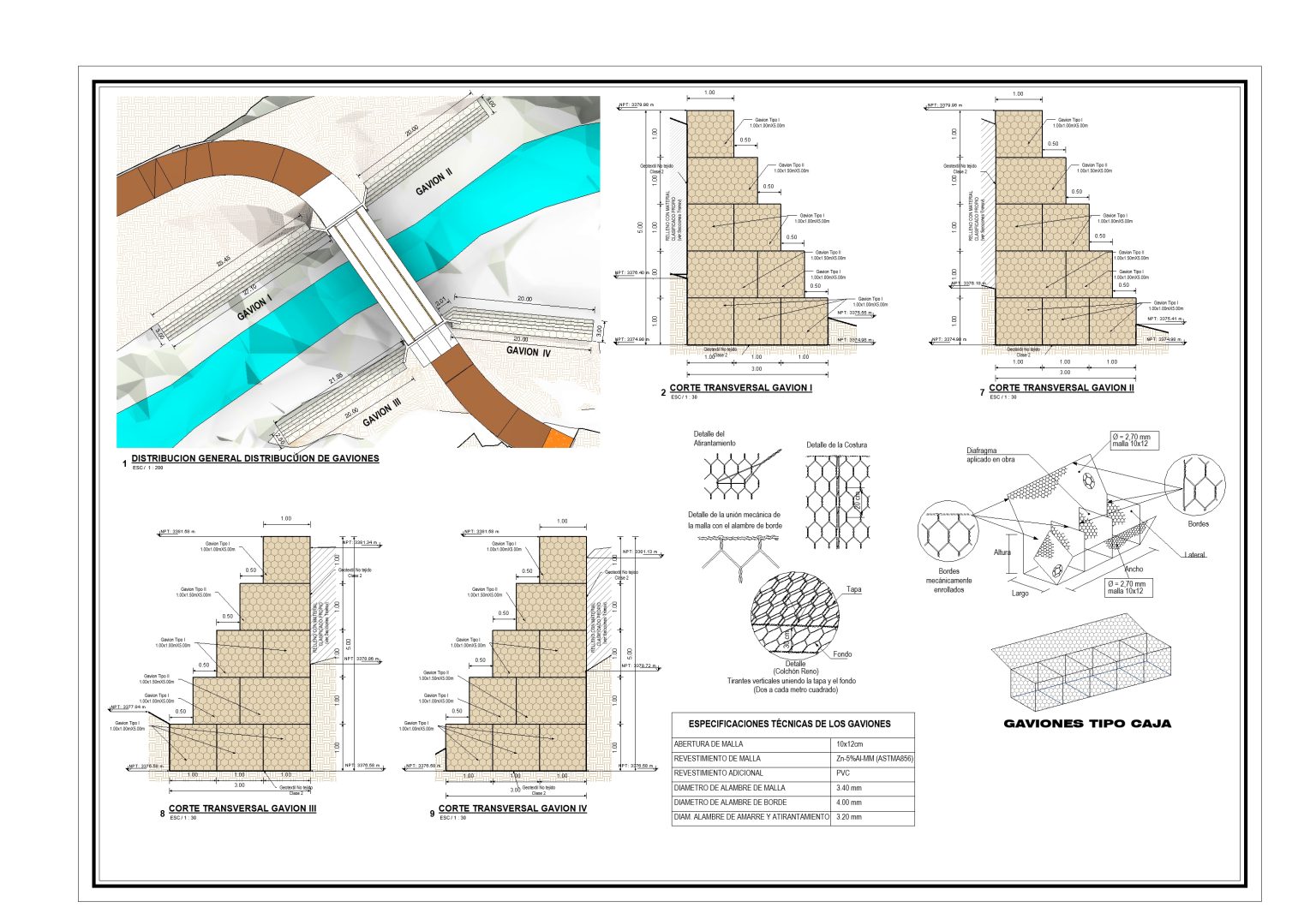

| Subestructura | Construida en concreto armado, con zapatas de fundación de 10.70 m x 0.70 m, y aleros de sección rectangular de 2.50 m x 1.25 m en ambos lados. Incluye contrafuertes triangulares de sección variable con un ancho efectivo de 0.30 m. |

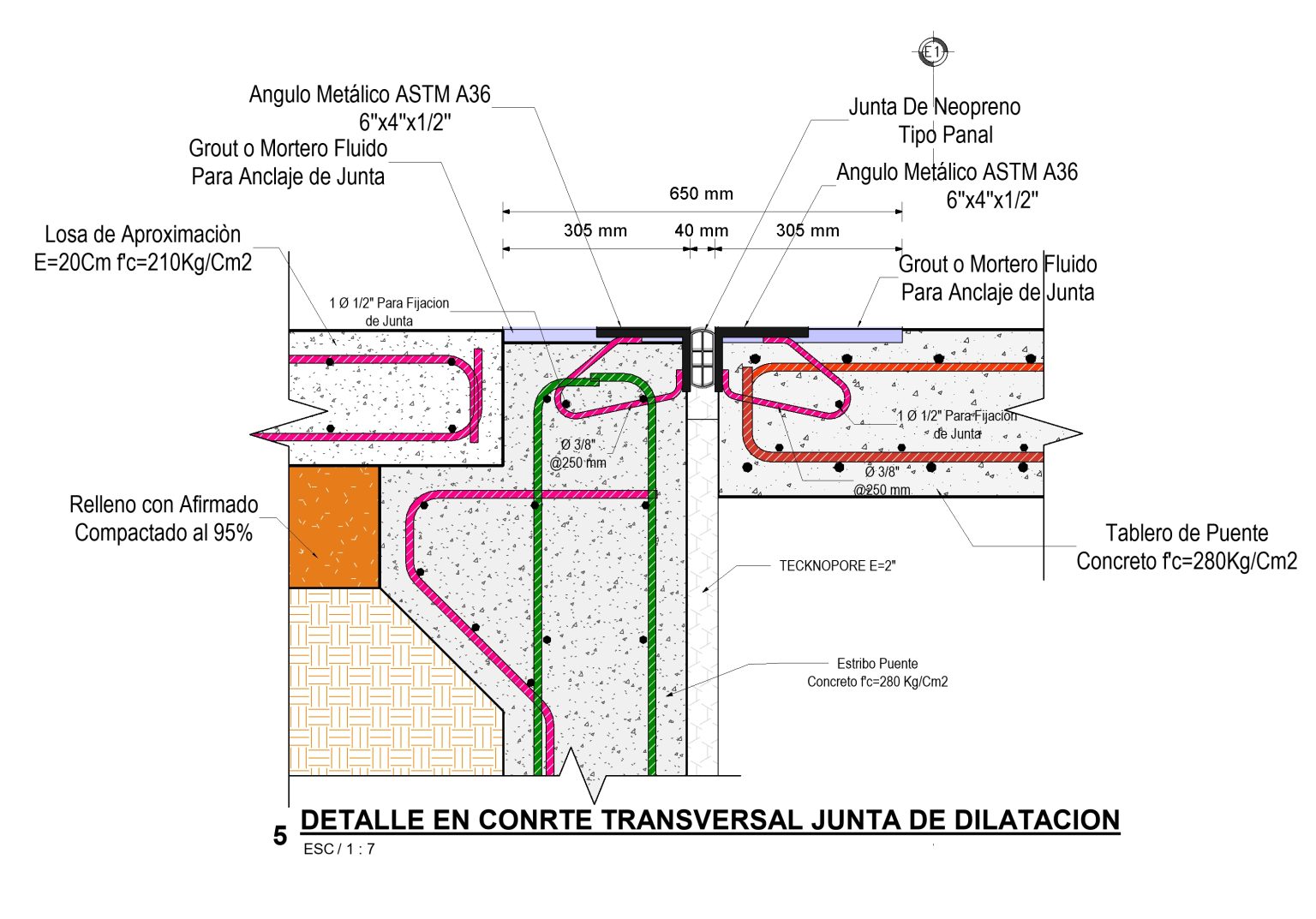

| Losas de aproximación | Dos losas de aproximación en ambos extremos de 3.50 m x 6.05 m, con espesor de 0.25 m, integradas al cuerpo del puente. |

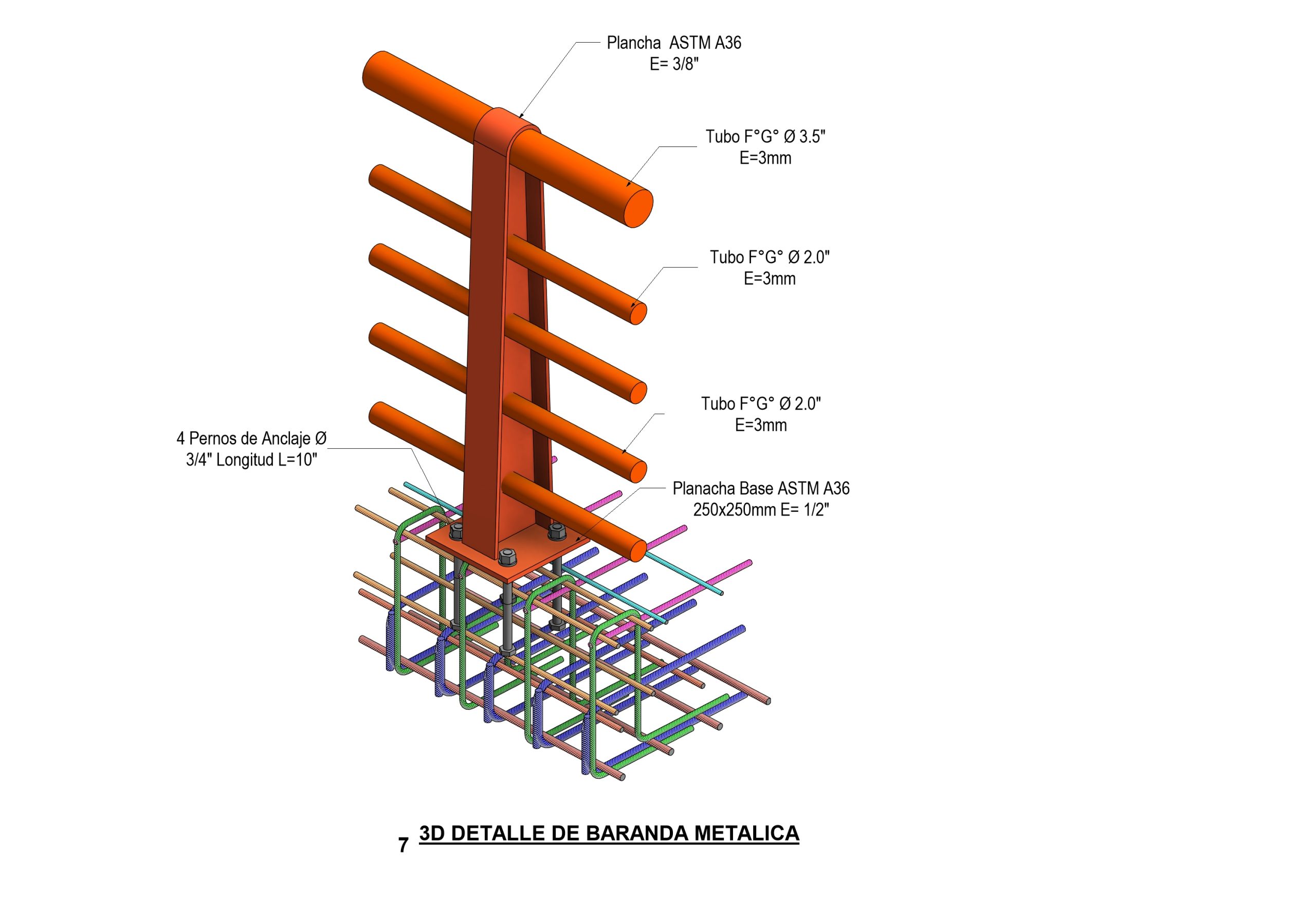

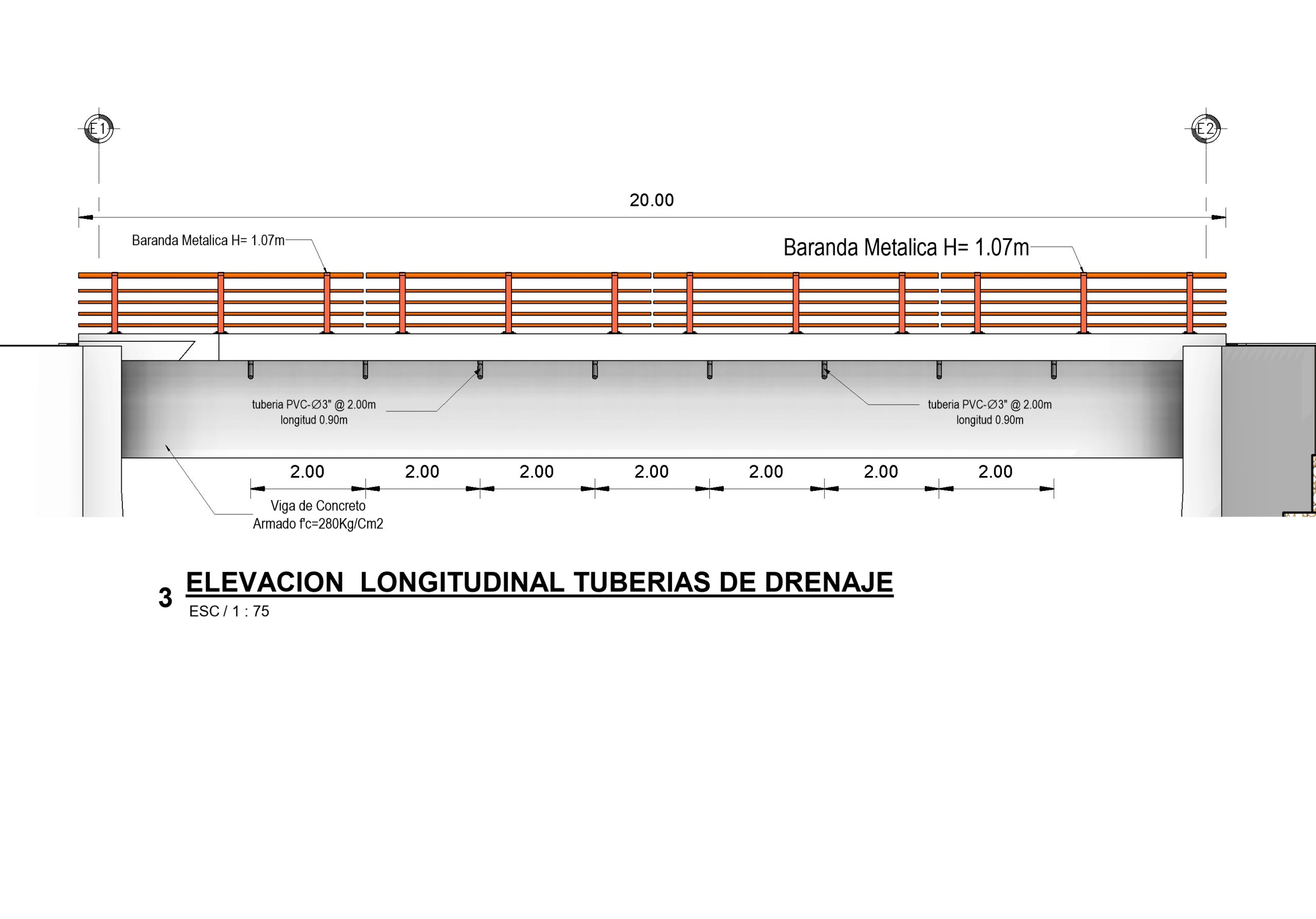

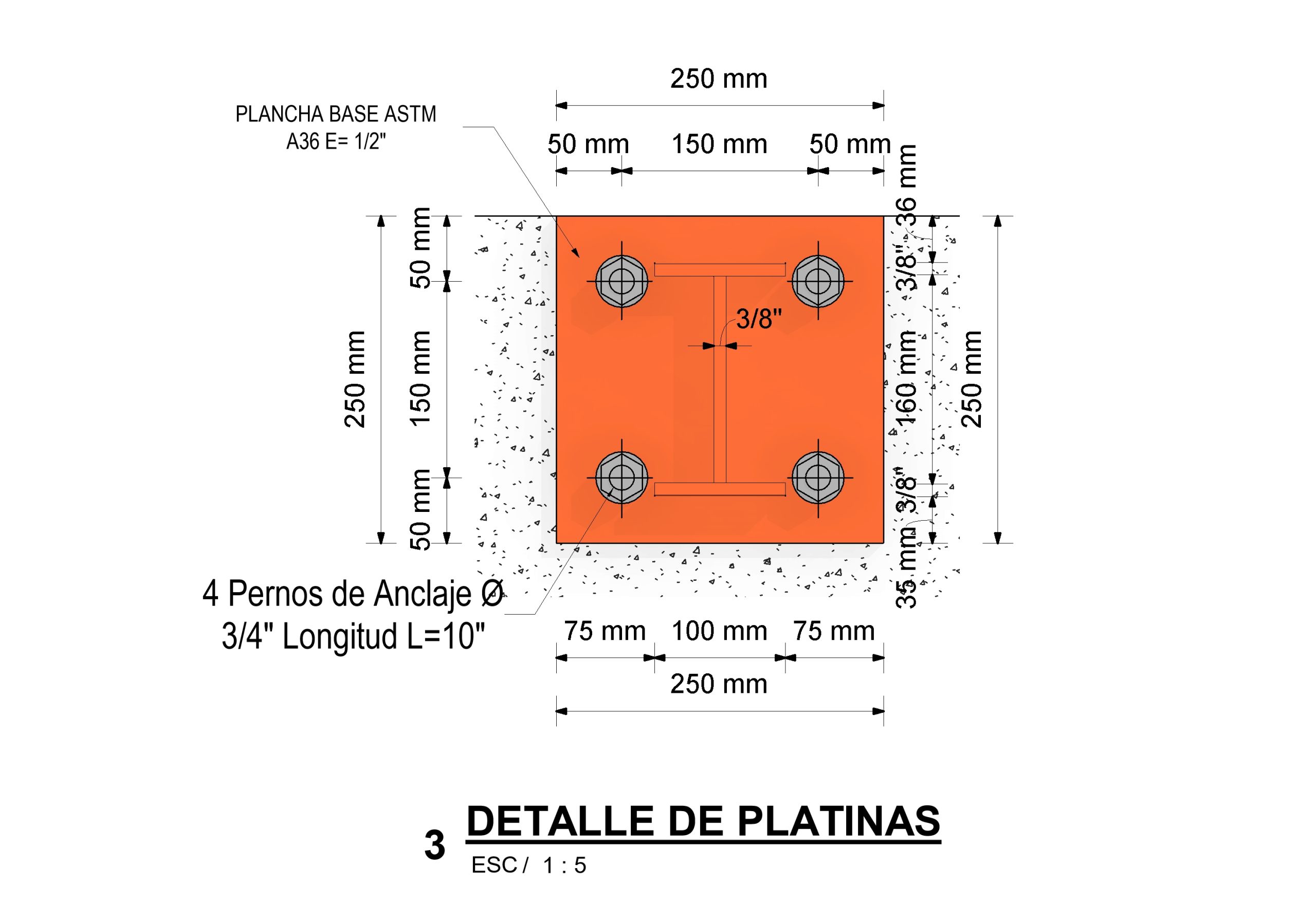

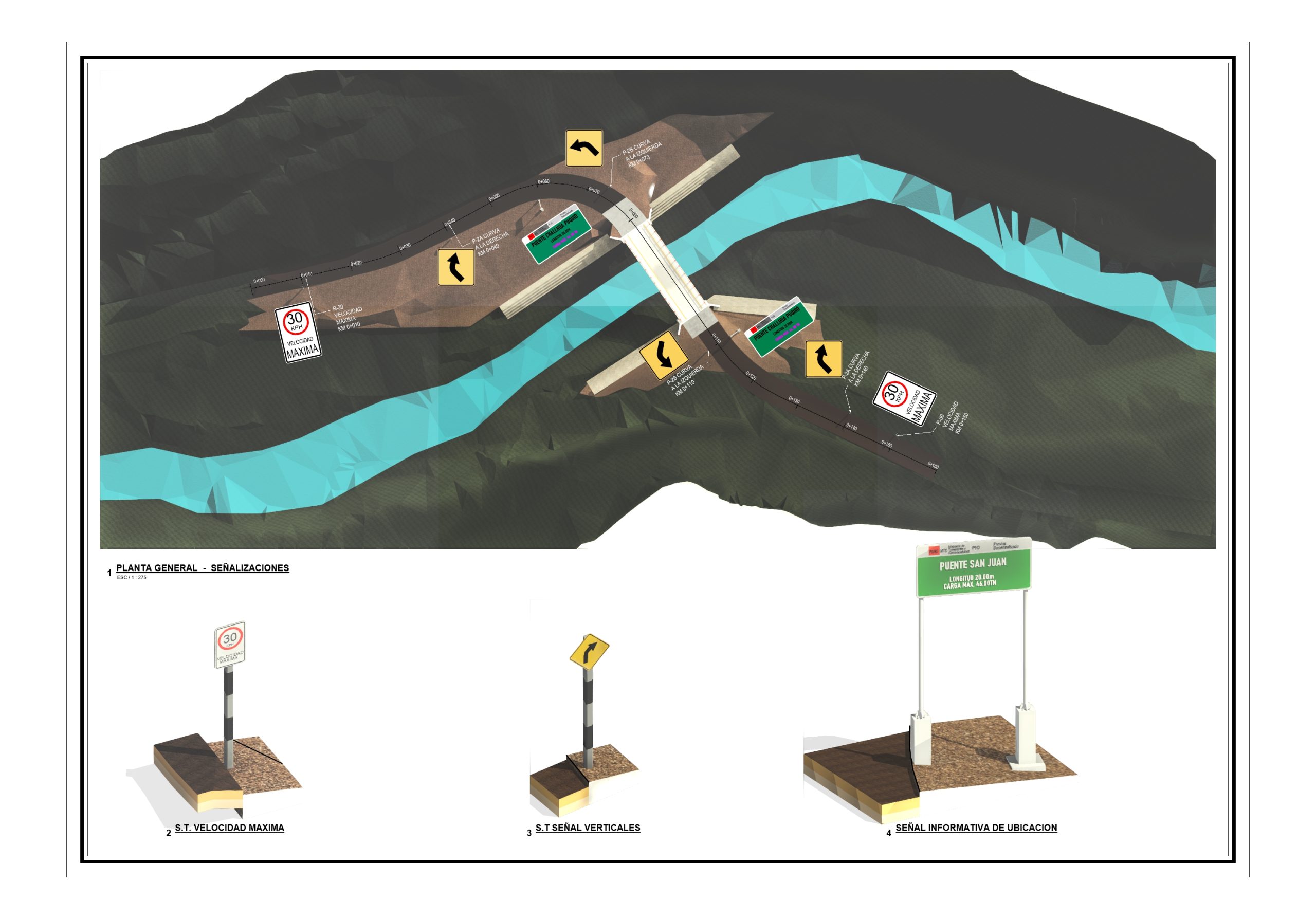

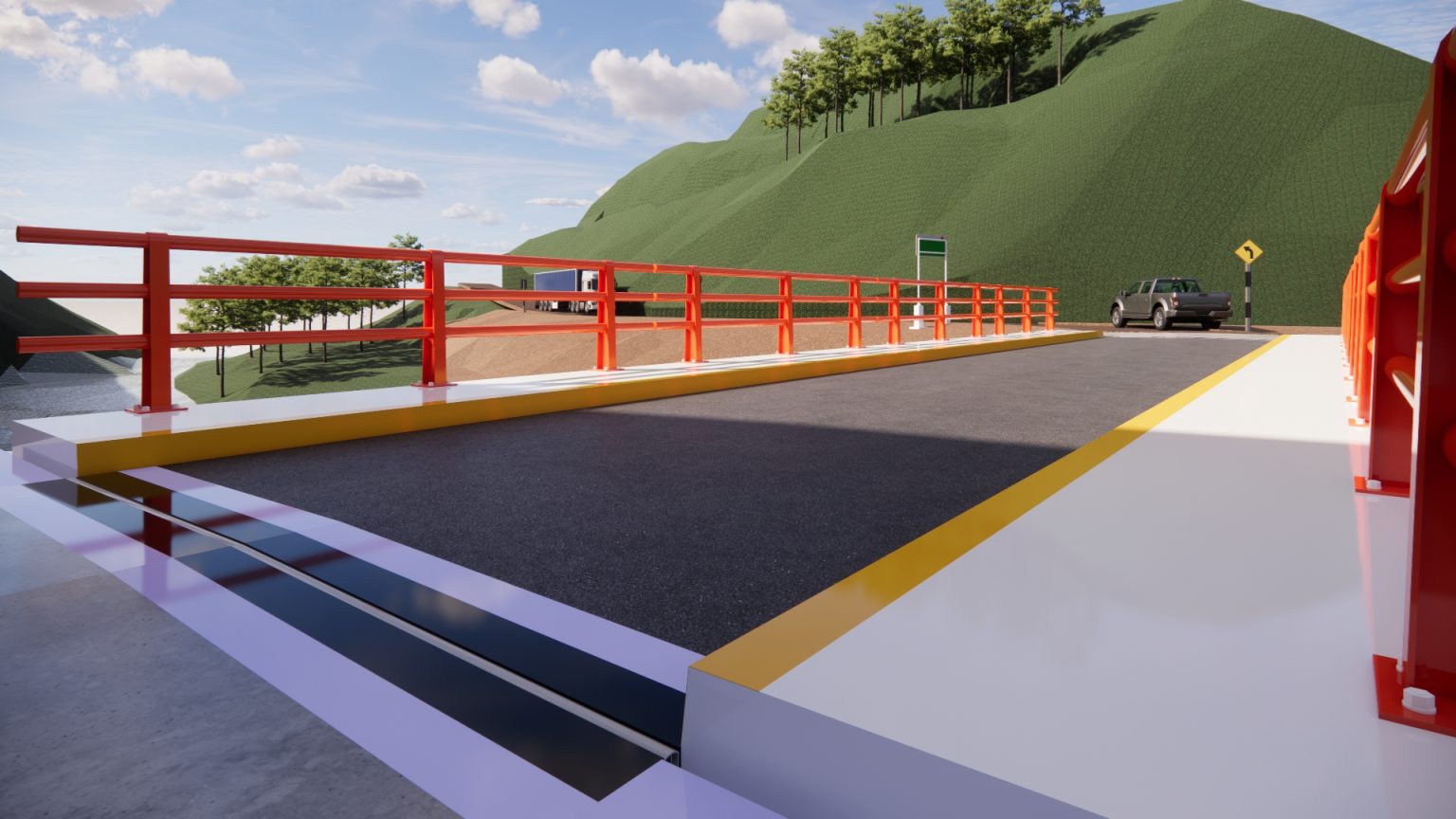

| Sistema de protección | Barandas metálicas según diseño estructural y estético del proyecto, con recubrimiento anticorrosivo y color de seguridad. |
| Material principal | Concreto armado (f’c = según diseño estructural) y acero de refuerzo. |

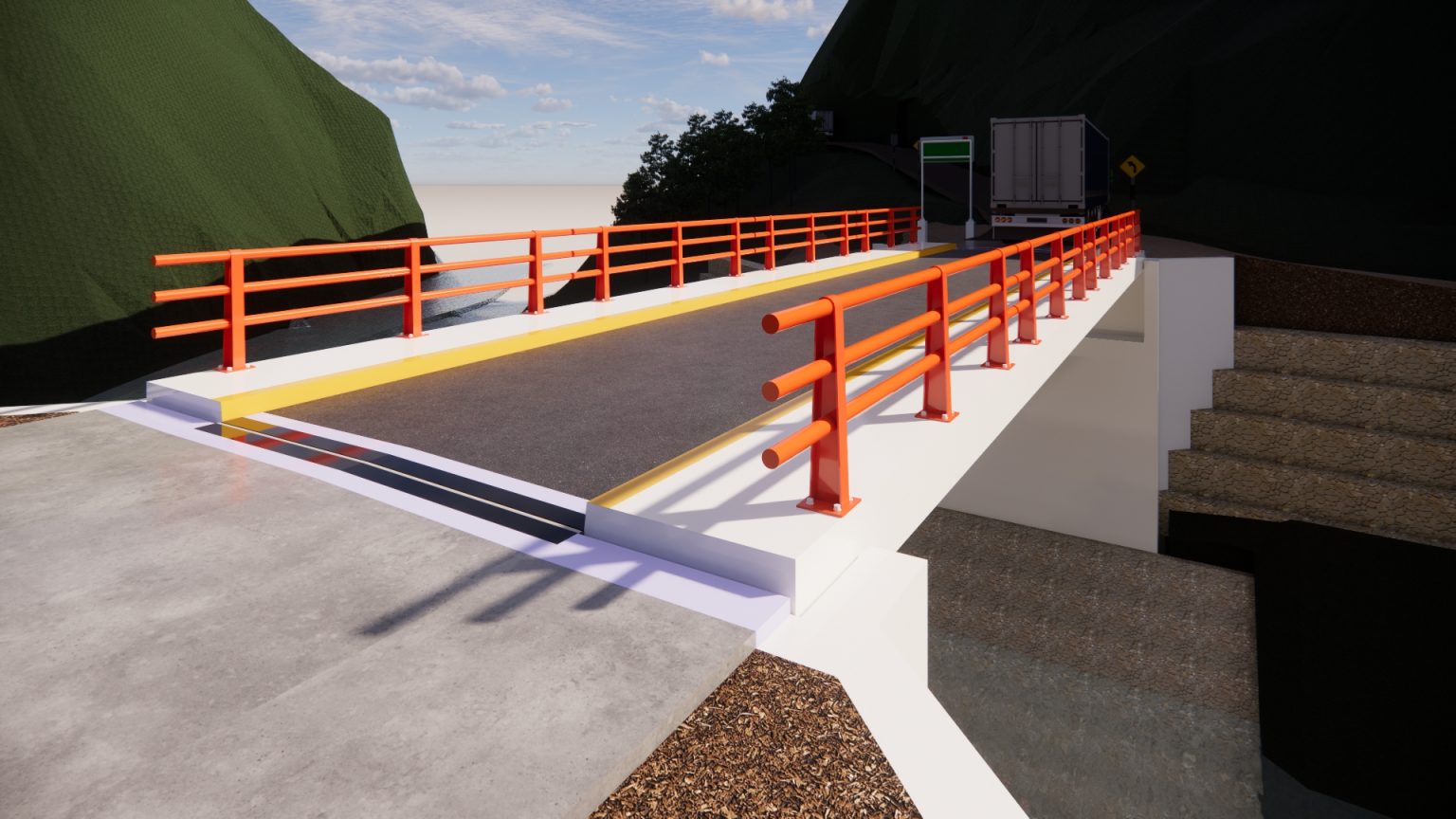

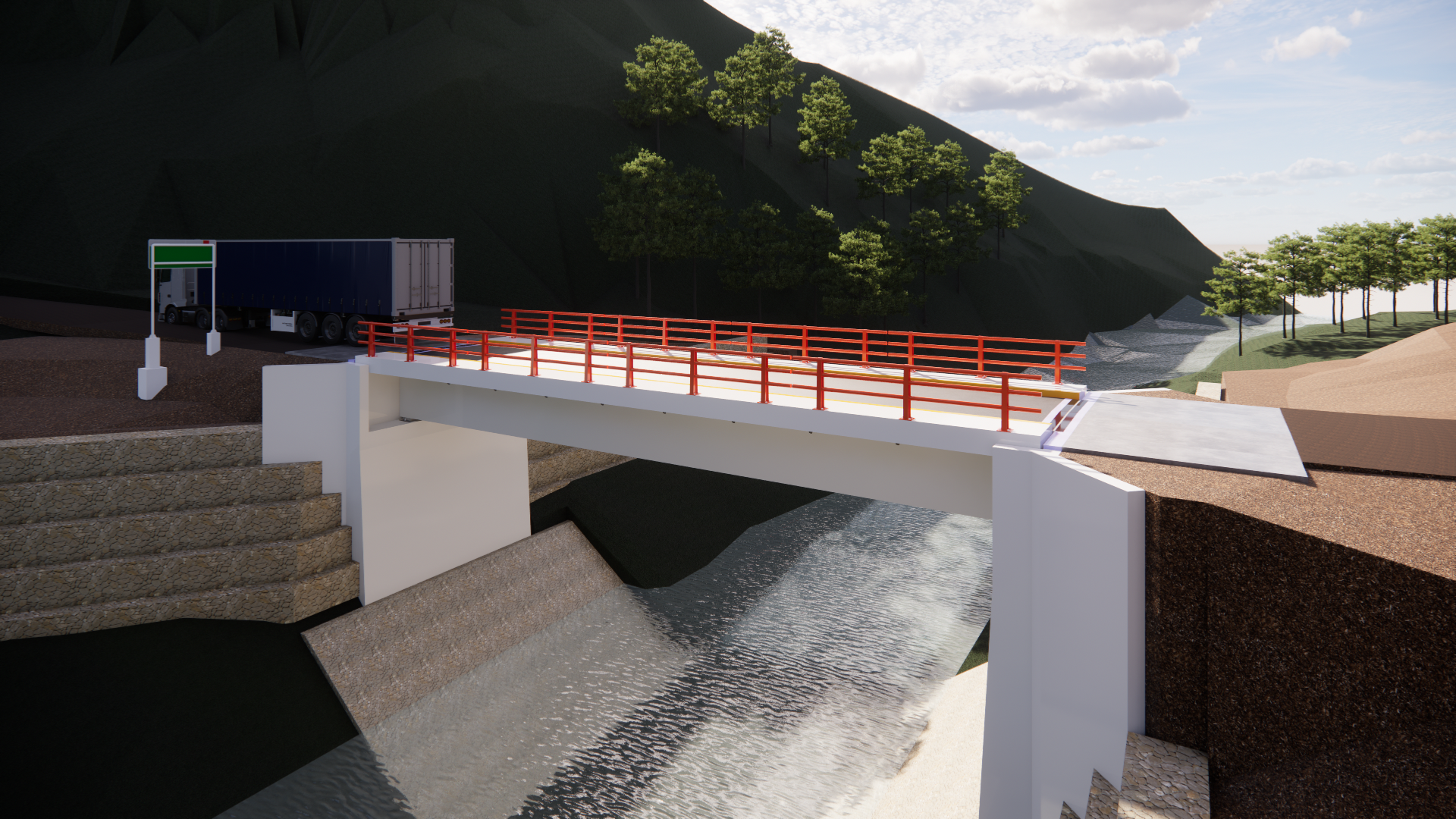

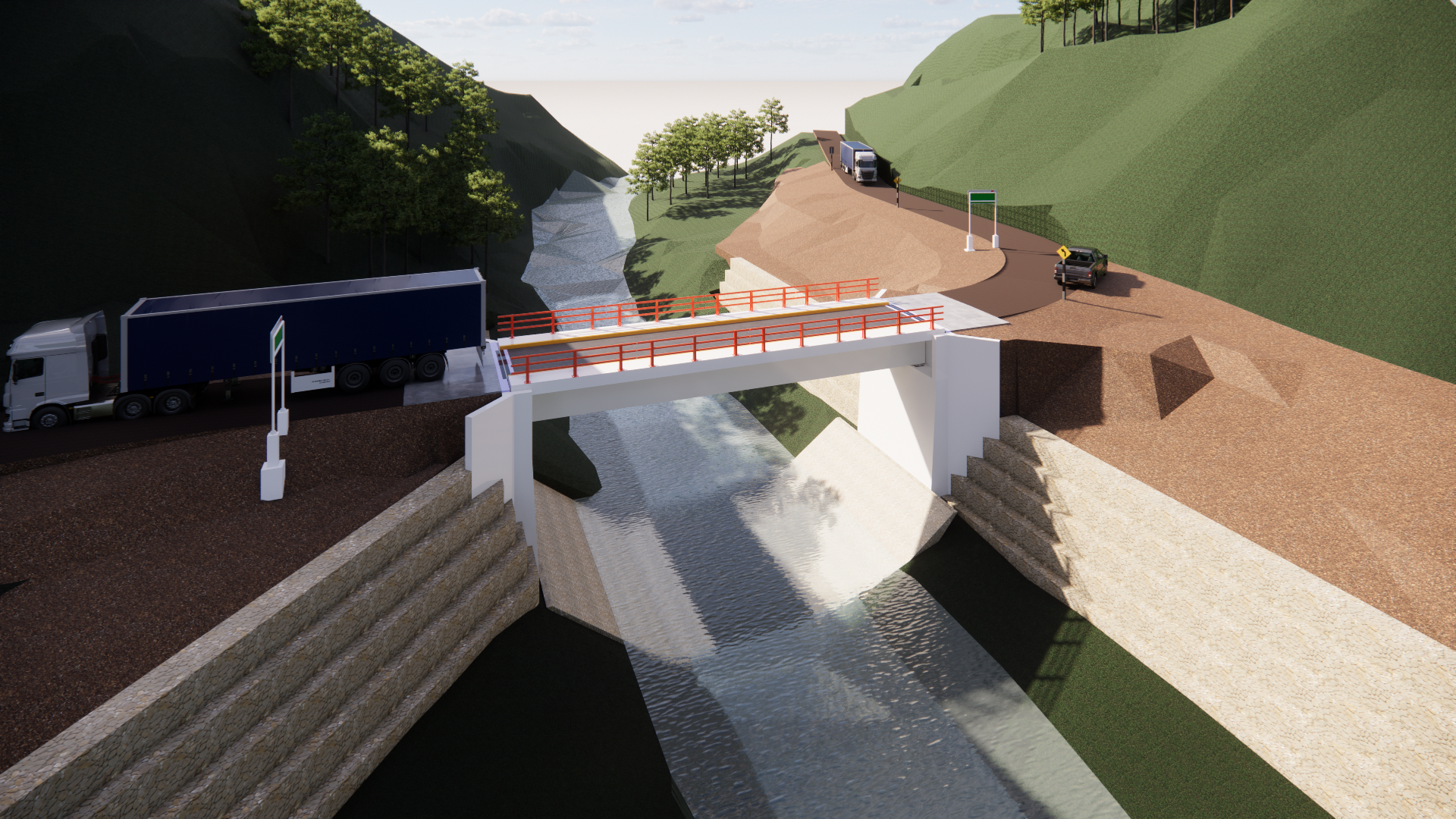

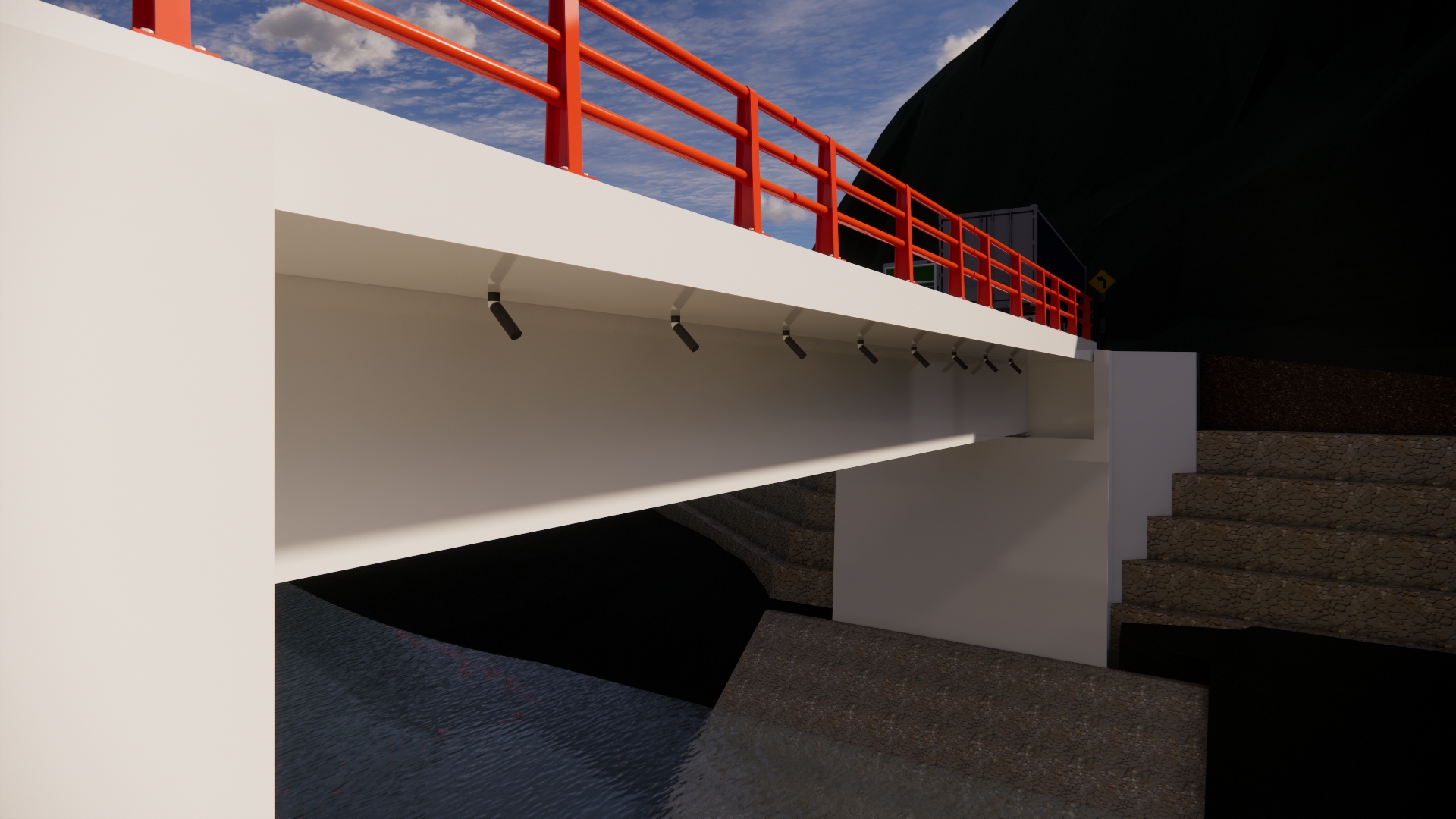

| Modelado y renderizado | Modelado arquitectónico y estructural 3D desarrollado en Autodesk Revit, con entorno topográfico realista y renderizado fotográfico para visualización del contexto vial y fluvial. |
| Uso principal | Cruce vehicular de tránsito pesado sobre cauce natural. |
| Coordinación BIM | Integración total entre disciplinas: estructura, geotecnia y entorno vial, con planos, vistas y cuantificaciones automáticas. |
| 📐 Modelo BIM Arquitectónico | 📊 Modelo BIM Estructural |
|---|---|
| Modelado tridimensional completo en Autodesk Revit, con todos los elementos arquitectónicos (muros, pisos, cubiertas, carpinterías y acabados). Permite visualizar el proyecto desde cualquier ángulo y generar vistas realistas. | Estructura modelada en concreto y acero con precisión milimétrica, incluyendo columnas, vigas, cimentaciones y conexiones. Totalmente coordinado con el modelo arquitectónico. |
| 🏢 Planos de Documentación BIM | 🌐 Vistas 3D, Cortes y Elevaciones Coordinadas |
|---|---|
| Conjunto de planos generados directamente desde el modelo BIM: plantas, cortes, elevaciones, detalles constructivos y planimetría completa. Todos los cambios se actualizan automáticamente. | Vistas tridimensionales, cortes transversales y elevaciones exteriores sincronizadas con el modelo. Incluye materiales, niveles y anotaciones gráficas coherentes en todo el proyecto. |
| 💡 Cuantificación Automática | 🧱 Detalles Constructivos Paramétricos |
|---|---|

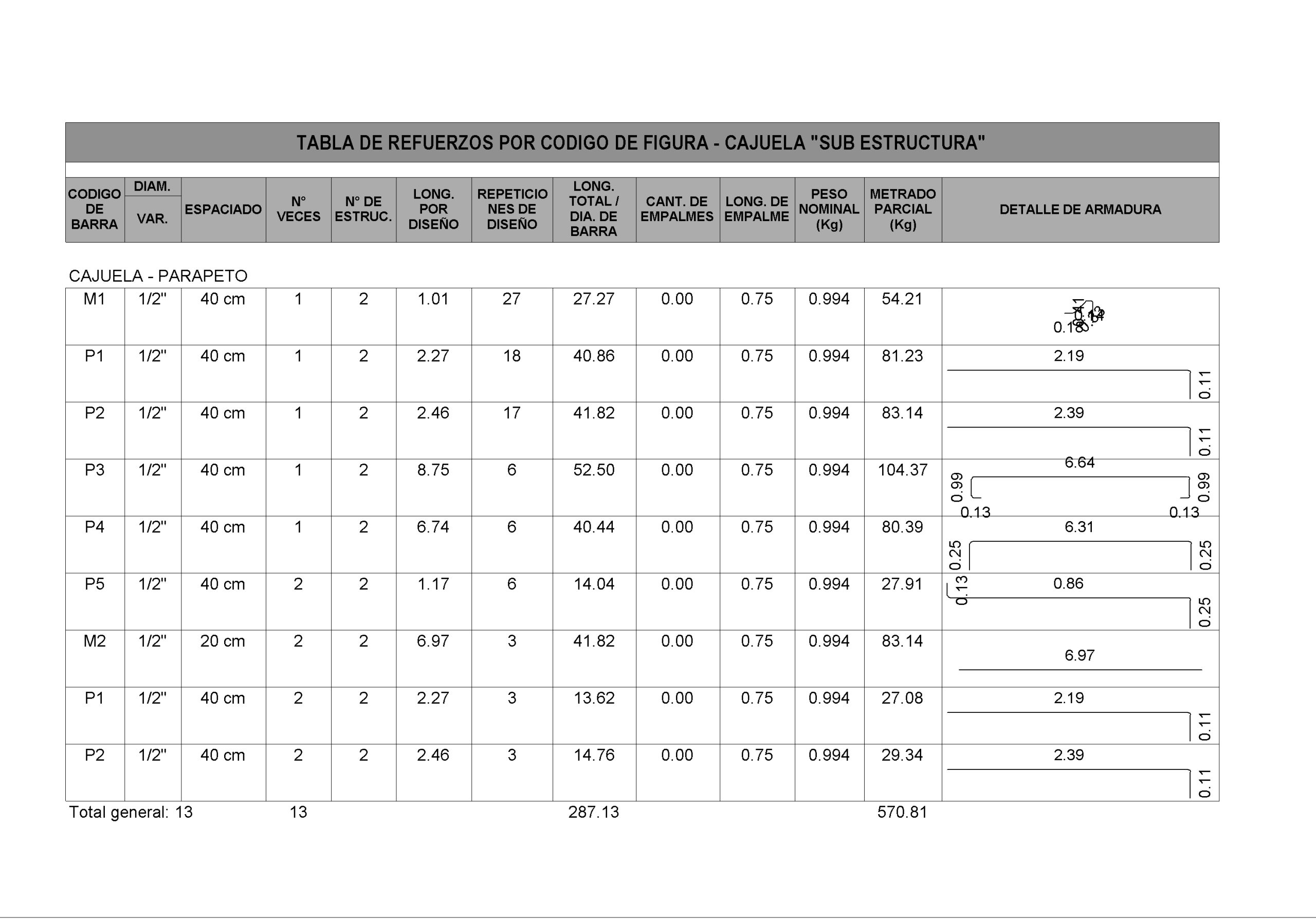

| Cómputos métricos generados a partir del modelo BIM, con cantidades de materiales, superficies y volúmenes precisos para presupuesto y planificación. | Detalles constructivos desarrollados con familias paramétricas Revit, mostrando uniones, materiales y sistemas constructivos tal como se modelan en la realidad. |
| 📄 Renderizado y Presentación | 🧭 Coordinación y Entorno del Proyecto |
|---|---|
| Imágenes fotorrealistas exportadas desde Revit o complementadas con motores de render (Lumion/Enscape) para presentación final del proyecto. | Modelado del entorno inmediato (terreno, accesos, áreas verdes) y orientación solar, optimizando la ubicación y el desempeño del edificio. |
